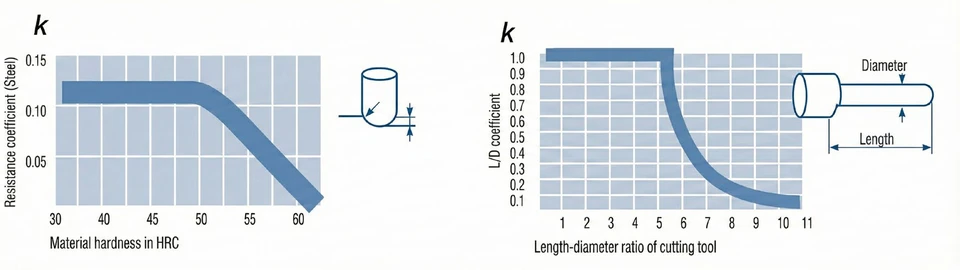

การแก้ไขปัญหาในกระบวนการผลิต: วิธีเอาชนะความท้าทายที่พบบ่อยในการตั้งค่าและควบคุมเครื่อง CNC 5 แกน

การแก้ปัญหาความเร็วตัดเป็นศูนย์ (Vc = 0) ด้วยการจัดมุมเอียงเครื่องมือตัด (Optimal Lead & Tilt Angles)

หนึ่งในปัญหาด้านคุณภาพผิวงานที่พบบ่อยที่สุดในการกัดพื้นผิวโค้ง 3 มิติ คือการเกิดรอยขุ่นมัว รอยครูด หรือลวดลายผิวที่ไม่สม่ำเสมอเมื่อใช้ดอกกัดปลายมน (Ball-Nose End Mill) สาเหตุหลักเกิดจากปรากฏการณ์ทางฟิสิกส์ที่เรียกว่า "ปัญหาความเร็วตัดเป็นศูนย์ (The Zero-Cutting-Speed Problem: V_c = 0)" (หน้า 96–97) เมื่อแกนของดอกกัดหัวบอลตั้งฉากกับผิวชิ้นงาน (มุมเอียง 0° เหมือนการกัด 3 แกน) จุดศูนย์กลางปลายสุดของดอกกัดจะมีรัศมีการหมุนที่มีประสิทธิผลเท่ากับศูนย์ (r_eff = 0 มม.) ส่งผลให้ความเร็วตัดที่จุดกึ่งกลางมีค่าเป็น V_c = 0 ม./นาที

ที่บริเวณ "จุดตาย (Dead Spot)" ตรงปลายสุดของดอกกัด คมตัดจะไม่สามารถเฉือนเนื้อโลหะออกเป็นเศษชิป (Shearing) ได้ตามปกติ แต่จะเกิดการ บดอัด ไถล และเสียดสีอย่างรุนแรง (Crushing, Rubbing, and Micro-Burnishing) ก่อให้เกิดความร้อนสะสมสูงที่ปลายทูล ทำให้วัสดุชิ้นงานเกิดการแข็งตัวจากการแปรรูป (Work Hardening) คมตัดตรงกลางบิ่นเสียหายอย่างรวดเร็ว และทิ้งรอยครูดไว้บนผิวชิ้นงาน

วิธีแก้ไขเชิงวิศวกรรมในงาน 5 แกน: การใช้ความสามารถของแกนหมุนที่ 4 และ 5 เพื่อ เอียงแกนเครื่องมือตัดอย่างต่อเนื่องด้วยมุมนำ (Lead Angle) และ/หรือ มุมเอียงข้าง (Tilt Angle: β) ในช่วง 10° ถึง 15° (หรือสูงสุด 20°) จะช่วยย้ายจุดสัมผัสการตัดออกจากจุดศูนย์กลางปลายดอกกัด ไปยังบริเวณขอบโค้งที่มีรัศมีตัดประสิทธิผล (r_eff) ขนาดใหญ่ขึ้น นอกจากนี้ เมื่อผสานเข้ากับกลยุทธ์ การกัดแบบไต่ขึ้น (Climb Milling) และการตั้งค่าให้ได้ ผิวงานแบบไอโซโทรปิกไร้ทิศทาง (Isotropic Surface Finish) โดยกำหนดให้อัตราป้อนต่อฟันใกล้เคียงกับระยะเขยิบข้าง (f_z ≈ a_e ซึ่งมีความสูงคลื่นผิวเชิงทฤษฎีตามสมการ R_th ≈ a_e² / (8r)) จะได้ผลลัพธ์ที่ก้าวกระโดดดังข้อมูลเปรียบเทียบจากหนังสือ (หน้า 97):

• การกัดแบบไต่ลงและตั้งมุมไม่เหมาะสม (Conventional Milling ใกล้จุดศูนย์กลาง): รัศมีตัดที่มีประสิทธิผล r_eff เพียง 0.94 มม. ให้ความเร็วตัดจริง V_eff เพียง 30 ม./นาที
• การกัดแบบไต่ขึ้นร่วมกับการเอียงมุม 10°–15° (Climb Milling with Optimal Tilt): รัศมีตัดที่มีประสิทธิผล r_eff เพิ่มขึ้นเป็น 3.27 มม. ส่งผลให้ความเร็วตัดจริง V_eff พุ่งสูงถึง 103 ม./นาที (เพิ่มขึ้นกว่า 3.4 เท่าตัว!) โดยไม่ต้องเพิ่มรอบสปินเดิล ช่วยยืดอายุการใช้งานของดอกกัดได้ถึง 3 เท่า และให้โครงสร้างลอนผิว (Scallop Structure) ที่เรียบเนียนสม่ำเสมอทั่วทั้งชิ้นงาน
• ข้อยกเว้นสำคัญสำหรับวัสดุเปราะ (Critical Exception for Brittle Materials): สำหรับวัสดุที่เปราะหรือแตกตัวเป็นผง เช่น กราไฟต์ (Graphite) หรือเซรามิก ควรเปลี่ยนทิศทางเป็นการกัดแบบไต่ลง (Conventional / Up-Cut Milling) และเดินมีดไล่ระดับจากล่างขึ้นบน (Level-Up) เพื่อป้องกันไม่ให้ขอบชิ้นงานบิ่นกะเทาะ (Surface Chipping)

พลศาสตร์ของเครื่องจักร: การเอาชนะกฎแกนที่จำกัดความเร็ว (Limiting Axis Rule) ค่า Jerk และการกระชากกลับทิศ

ปัญหาที่สร้างความสับสนให้แก่โปรแกรมเมอร์ 5 แกนมากที่สุดอย่างหนึ่งคือ เหตุใดโปรแกรมที่สั่งอัตราป้อน (Programmed Feedrate: v_f) ไว้คงที่ เช่น 4,000 มม./นาที เมื่อรันจริงบนเครื่องจักรกลับเกิดอาการชะลอความเร็วสลับเร่งกระตุก และทิ้งรอยบากหรือรอยพักมีด (Dwell Marks) ไว้บนผิวชิ้นงาน คำตอบอยู่ที่ "กฎของแกนที่จำกัดความเร็ว (The Limiting Axis Rule)" และความไม่สม่ำเสมอของระบบขับเคลื่อนภายในห่วงโซ่คิเนมาติกเดียวกัน (หน้า 99–102)

เครื่องกัด 5 แกนหนึ่งเครื่องมักผสมผสานเทคโนโลยีขับเคลื่อนที่มีสมรรถนะทางพลศาสตร์แตกต่างกันอย่างมาก เช่น แกนเชิงเส้น X/Y/Z อาจขับเคลื่อนด้วยบอลสกรู (Ballscrew: ความเร่ง 0.2–0.5 G) หรือลิเนียร์มอเตอร์ (Linear Motor: 0.8–1.5 G) ในขณะที่แกนหมุน A/B/C อาจใช้เฟืองตัวหนอน (Worm Gear) สายพาน หรือมอเตอร์แรงบิดขับตรง (Direct-Drive Torque Motor: 0.3–1.2 G) ซึ่งต้องแบกรับความเฉื่อยของมวลโต๊ะและฟิกซ์เจอร์ ในการเคลื่อนที่พร้อมกันทั้ง 5 แกน (Simultaneous 5-Axis Interpolation) ระบบควบคุม CNC จะถูกบังคับด้วยกฎทางฟิสิกส์ว่า: "แกนที่ช้าที่สุดในจังหวะการเคลื่อนที่นั้น จะกลายเป็นแกนนำ (Leading / Limiting Axis) ที่จำกัดความเร็วป้อนรวมของอีก 4 แกนที่เหลือทั้งหมด"

เมื่อเส้นทางเครื่องมือใน CAM สั่งให้แกนหมุนต้องหมุนกวาดมุมกว้างในระยะทางเชิงเส้นสั้นๆ (เช่น บริเวณใกล้จุดขั้ว Singularity หรือมุมหักเลี้ยวแคบ) แกนหมุนจะไม่สามารถเร่งความเร็วได้ทัน ระบบควบคุมจึงต้อง ลดความเร็วป้อนรวม (De-rate Feedrate) ลงอย่างฉับพลัน ทำให้ความหนาเศษตัดต่อฟัน (f_z) ตกลงเกือบเป็นศูนย์ ดอกกัดจึงหมุนเสียดสีอยู่กับที่จนเกิดรอยไหม้หรือรอยยุบตัวบนผิวงาน นอกจากนี้ พารามิเตอร์ที่ควบคุมความนุ่มนวลของการเคลื่อนที่คือ อัตราการเปลี่ยนแปลงความเร่ง หรือ Jerk (j = da/dt มีหน่วยเป็น m/s³) ดังตัวอย่างการคำนวณเชิงพื้นที่ในหนังสือ (หน้า 99):

• ที่ความเร่งแกน X, Y, Z = 4 m/s² (ความเร่งเชิงพื้นที่ a_space = √(4² + 4² + 4²) = 6.93 m/s²) และค่า Jerk j = 150 m/s³ เครื่องจักรต้องใช้ระยะทางถึง 1.41 มม. กว่าจะไต่ความเร็วถึงฟีดเรต 4,000 มม./นาที
• หากเพิ่มความเร่งเป็น 10 m/s² (a_space = 17.32 m/s²) และค่า Jerk j = 300 m/s³ ระยะทางที่ใช้เร่งจะลดลงเหลือ 0.94 มม. (แต่หากตั้งค่า Jerk สูงเกินขีดจำกัดความแข็งแกร่งของโครงสร้าง เครื่องจะเกิดการสั่นสะเทือนและเกิดความคลาดเคลื่อนตามเส้นโค้ง Contour Error ทันที)

แนวทางแก้ไขปัญหาเชิงปฏิบัติ (Actionable Remedies):

• ปรับความเรียบของเวกเตอร์แกนเครื่องมือ (Tool-Axis Vector Smoothing): ในซอฟต์แวร์ CAM ให้หลีกเลี่ยงการแกว่งมุมเอียงเครื่องมือไปมาโดยไม่จำเป็น (Rotary Axis Oscillation) รักษาการเปลี่ยนแปลงมุมเอียงให้ค่อยเป็นค่อยไป เพื่อไม่ให้แกนหมุนกลายเป็นคอขวดที่ฉุดความเร็วป้อนรวม
• ใช้แกนเชิงเส้นเป็นตัวหลักในการเดินคอนทัวร์ต่อเนื่อง: ให้แกนเชิงเส้น (Linear Axes ซึ่งมีไดนามิกสูงกว่า) ทำหน้าที่หลักในการเคลื่อนที่ตัดเฉือน และจำกัดบทบาทของแกนหมุนไว้สำหรับการปรับทิศทางอย่างนุ่มนวล
• รักษาภาระเศษตัดต่อฟัน (Constant f_z Reality): เมื่อต้องกัดในบริเวณที่แกนหมุนจำกัดความเร็วป้อน ให้ปรับลดความเร็วรอบสปินเดิล (RPM) ลงให้สอดคล้องกับความเร็วป้อนจริงที่เครื่องทำได้ เพื่อรักษาระยะป้อนต่อฟัน (f_z) ไม่ให้ดอกกัดเกิดอาการไถล

การขจัดปัญหาชิ้นงานบิดงอจากการจับยึด (Clamping Distortion) และการคลายความเค้นภายในวัสดุ

เหตุการณ์คลาสสิกที่สร้างความเสียหายอย่างหนักในงานผลิตความแม่นยำสูงคือ ชิ้นงานที่ตรวจสอบด้วยโพรบ 3 มิติขณะยังจับยึดอยู่บนโต๊ะเครื่องจักรได้ค่าความแม่นยำสมบูรณ์แบบภายใน ±5 µm แต่ทันทีที่ขันปลดปากกาจับงานออกเพื่อนำไปขึ้นวัดบนเครื่อง CMM ชิ้นงานกลับดีดตัวบิดงอ (Spring-back / Warping) ออกไปถึง 50 µm! จากเนื้อหาในบทที่ 7 (หน้า 90–91) และบทที่ 11 (หน้า 144–149) ปัญหานี้เกิดจาก 2 กลไกหลักที่ทำงานซ้อนทับกัน คือ ความเค้นยืดหยุ่นจากแรงบีบจับยึดที่มากเกินไป (Excessive Clamping Force) และ การคลายความเค้นตกค้างภายในเนื้อโลหะดิบ (Internal Residual Stress Release)

เมื่อใช้แรงบีบจากปากกาจับงานสูงเกินไปเพื่อหวังให้ชิ้นงานแน่นหนาในการกัดหยาบ โครงสร้างชิ้นงานจะเกิดการยุบหรือโก่งตัวในระดับยืดหยุ่น (Elastic Deformation) และเมื่อดอกกัดปาดผิวหน้าให้เรียบตรงในสภาพที่ชิ้นงานกำลังถูกบีบโก่งอยู่ ทันทีที่คลายปากกาออก เนื้อโลหะจะดีดตัวกลับสู่สภาวะสมดุลเดิม ส่งผลให้ผิวที่เพิ่งกัดเสร็จกลายเป็นผิวโค้งบิดเบี้ยวทันที นอกจากนี้ การวางชิ้นงานหนักเยื้องไปด้านใดด้านหนึ่งของโต๊ะ หรือห่างจากจุดศูนย์กลางการหมุน (Center of Rotation: CoR) ยังทำให้เกิดการโก่งตัวของแกนแบบไม่เป็นเชิงเส้น (Non-Linear Axis Deviation) และเพิ่มความคลาดเคลื่อนเชิงมุมของแกนหมุนตามระยะรัศมีที่ห่างออกไปอีกด้วย

แนวทางวิศวกรรมเพื่อขจัดการบิดงอของชิ้นงานในงาน 5 แกน (หน้า 144–149):

• 1. แยกกลยุทธ์แรงจับยึดระหว่างการกัดหยาบและการเก็บผิวละเอียด (Staged Roughing vs. Finishing Clamping): ในขั้นตอนกัดหยาบ (Roughing) ที่ต้องรับแรงตัดสูง ให้ใช้แรงจับยึดเต็มพิกัดหรือใช้ปากกาจับแบบ Form-Closure (การกัดร่องฟันขบ Pre-stamping หรือ Dovetail) แต่เมื่อปาดเนื้อโลหะส่วนใหญ่ออกไปแล้ว ความเค้นภายในก้อนวัตถุดิบจะคลายตัวออก ก่อนเริ่มการกัดกึ่งละเอียดและเก็บผิวละเอียด (Finishing) ต้องคลายแรงบีบปากกาออกเพื่อให้ชิ้นงานดีดตัวคืนรูป (Stress Relaxation) แล้วจึงขันจับใหม่ด้วยแรงบิดต่ำ (Low-Force Torque Wrench) และทำการวัดจุดศูนย์ใหม่ด้วยโพรบก่อนเก็บผิว
• 2. ใช้หลักการรองรับชิ้นงานแบบ 3 จุด (3-Point Kinematic Support): พื้นผิวอ้างอิงที่วางชิ้นงานไม่เรียบ 100% การรองรับด้วยจุดสัมผัส 3 จุดที่กระจายน้ำหนักอย่างเหมาะสมจะกำหนดระนาบทางเรขาคณิตที่มั่นคงโดยไม่บังคับดัดชิ้นงานให้บิดตามฐานฟิกซ์เจอร์ และต้องออกแบบให้ ทิศทางของแรงจับยึดพุ่งเข้าหาปากตายที่ยึดอยู่กับที่ (Fixed Jaw) ในทิศทางเดียวกับแรงตัดเฉือน
• 3. การวางตำแหน่งชิ้นงานที่จุดศูนย์กลางการหมุน (Rotary Center Proximity): ติดตั้งชิ้นงานและฟิกซ์เจอร์ให้อยู่กึ่งกลางแกน X และอยู่ใกล้กับจุดตัดของแกนหมุน/แกนเอียง (Pivot Point / CoR) มากที่สุด เพื่อลดโมเมนต์ความเฉื่อย ลดระยะการเคลื่อนที่ชดเชยของแกนเชิงเส้น และป้องกันความคลาดเคลื่อนเชิงมุม
• 4. การปาดเนื้อวัสดุออกอย่างสมมาตร (Symmetric Material Removal) และการใช้อุปกรณ์ซับแรงสั่น (VDP): วางลำดับ CAM ให้ปาดเนื้อวัสดุออกจากทั้งสองด้านของชิ้นงานอย่างสมดุลเพื่อไม่ให้ความเค้นดึงรั้งข้างเดียว และพิจารณาใช้หัวจับพาเลทแบบดูดซับแรงสั่นสะเทือน (เช่น System 3R VDP – Vibration Damped Palletization หน้า 142) ซึ่งช่วยลดแรงตัดลงได้ 25% และยืดอายุเครื่องมือตัดได้ถึง 30%

กรณีศึกษาจริง: "โปรแกรมเมอร์ 2 คน ผลลัพธ์ 2 แบบ" — ลดเวลารอบการผลิตลง 45% (จาก 78 นาที เหลือ 43 นาที)

เพื่อพิสูจน์ว่าความเข้าใจในเรขาคณิตของเครื่องมือตัดและพลศาสตร์ของเครื่อง 5 แกนสามารถพลิกโฉมประสิทธิภาพการผลิตได้อย่างไร Roland Zaugg ได้นำเสนอกรณีศึกษาเปรียบเทียบอันโด่งดังในบทที่ 8 หัวข้อ "โปรแกรมเมอร์ 2 คน ผลลัพธ์ 2 แบบ (2 Programmers, 2 Results)" (หน้า 103–106) โดยกำหนดโจทย์ที่มี "ข้อเท็จจริงแน่นอน (Hard Facts)" เหมือนกันทุกประการ ได้แก่ เครื่องจักร 5 แกนพร้อมกันรุ่นเดียวกัน (GFMS HEM 700U), วัสดุชิ้นงานอะลูมิเนียมเหมือนกัน และใช้ดอกกัดปลายกลม (Ball-Nose End Mill Ø 8 มม.) ดอกเดียวกัน ในการกัดโพรงรูปเปลือกครึ่งซีกทรงครึ่งทรงกลม (Hemispherical Half-Shell Cavity เส้นผ่านศูนย์กลาง Ø 80 มม. ลึก 40 มม. และเมื่อขยายผลสู่การผลิตจริงทั้งชุดชิ้นงานใช้เวลาเปรียบเทียบ 78 นาที เทียบกับ 43 นาที)

แนวคิดของโปรแกรมเมอร์คนที่ 1 (กรอบคิดแบบ 3 แกนดั้งเดิม – เวลารวม 78 นาที / 9 นาทีต่อโพรงทดสอบ):

• ขั้นตอนการกัดหยาบ (Roughing): ใช้กลยุทธ์กัดโพรงแบบ 3 แกนทั่วไป (3-Axis Cavity Milling) เดินซอยเป็นชั้นตื้นๆ ด้วยระยะกินข้าง a_e = 2.5 มม. และระยะกินลึกตามแนวแกนเพียง a_p = 2.5 มม. ทำให้ภาระการตัดกระจุกตัวอยู่ที่ปลายดอกกัดเพียงส่วนเดียว
• ขั้นตอนการเก็บผิวละเอียด (Finishing): แม้จะใช้การเดินวนเกลียว 4 แกนจากล่างขึ้นบน (Spiral Cutting) แต่กลับตั้งมุมแกนเครื่องมือตัดไว้ที่ 90° ตั้งฉากกับผิวชิ้นงาน ส่งผลให้พื้นที่สัมผัสการตัดกวาดไปทั่วทั้งส่วนโค้งของหัวบอล (รวมถึงใกล้จุดศูนย์กลางที่ความเร็วตัดต่ำ)
• ปัญหาที่เกิดขึ้น: ความเร็วตัดจริง (V_eff) เปลี่ยนแปลงตลอดเวลาตามระดับความลึก และเนื่องจากดอกกัดทรงกลมทุกดอกมีค่าความคลาดเคลื่อนของรัศมีตามส่วนโค้ง (Segmenting Errors) การใช้พื้นที่เกือบทั้งหมดของหัวบอลในการปาดผิวจึงทิ้ง รอยเส้นคอนทัวร์แบ่งส่วน (Visible Contour Segmentation Rings) และรอยสั่นสะท้าน (Vibration Marks) ไว้ที่ก้นโพรงอย่างชัดเจน

แนวคิดของโปรแกรมเมอร์คนที่ 2 (กลยุทธ์ 5 แกนอัจฉริยะ – เวลารวม 43 นาที / 5 นาทีต่อโพรงทดสอบ ลดเวลาลงถึง 45%!):

• ขั้นตอนการกัดหยาบ (Roughing): ใช้ศักยภาพของแกนที่ 4 และ 5 ตั้งแต่งานกัดหยาบ โดยเลือกกลยุทธ์แบบโปรเจกชันไล่จากบนลงล่างเพียง 2 ขั้นตอน ใช้ความยาวคมตัดด้านข้างของดอกกัดอย่างเต็มประสิทธิภาพด้วย ระยะกินลึก a_p = 16 มม. (สองรอบ) และระยะกินข้างบาง a_e = 0.5 มม. (แนวคิด HDC) พร้อมตั้ง มุมเอียงเครื่องมือ 25° กับผิวขับเคลื่อน และมุมเยื้องศูนย์ (Lead/Tilt) 15° ที่แกนหมุน ลดเวลาการกัดหยาบลงได้ถึง 60%!
• ขั้นตอนการเก็บผิวละเอียด (Finishing): ใช้กลยุทธ์โปรเจกชัน 5 แกนพร้อมกันโดยรักษา มุมเอียง 25° และมุมเยื้องศูนย์ 15° เดินมีดจากล่างขึ้นบน (Bottom-Up, a_e = 0.15 มม., a_p < 0.5 มม.)
• เหตุผลทางวิทยาศาสตร์ที่ทำให้ชนะขาดลอย: การล็อกมุมเอียงเครื่องมือให้สัมพันธ์กับความโค้งของโพรงทำให้ จุดสัมผัสการตัดอยู่บนตำแหน่งเดิมของคมตัดตลอดเวลา (Constant Contact Point on the Flute) ส่งผลให้ความเร็วตัดจริง (V_eff) คงที่สม่ำเสมอ 100% และขจัดข้อผิดพลาดจากการแบ่งส่วนรัศมีของหัวบอล (Zero Segmenting Error) ได้ผิวงานที่เรียบเนียนไร้รอยต่อโดยใช้เวลาเพียงครึ่งเดียว!
