การผลิตอย่างยั่งยืน: แนวทางการสร้างความเสถียรในระยะยาวสำหรับระบบเครื่องตัดเฉือน 5 แกน

ระบบนิเวศการผลิตแบบผสมผสาน (Smart Hybrid Manufacturing) และการใช้ทรัพยากรอย่างคุ้มค่าสูงสุด

รากฐานของการผลิตอย่างยั่งยืนเริ่มต้นตั้งแต่การออกแบบสถาปัตยกรรมเวิร์กโฟลว์ที่ลดการสูญเสียวัตถุดิบ พลังงาน และเวลาว่างของเครื่องจักร (Non-Productive Idle Time) ในบทนำและบทที่ 1 (หน้า 10–18) Roland Zaugg ชี้ให้เห็นว่าอนาคตของอุตสาหกรรมการผลิตไม่ได้อยู่ที่การแข่งขันกันระหว่างเทคโนโลยีการพิมพ์ 3 มิติกับเครื่องกัด CNC แต่อยู่ที่ โซลูชันการผลิตแบบผสมผสาน (Hybrid Manufacturing) ซึ่งเชื่อมโยงการขึ้นรูปเติมเนื้อวัสดุ (Additive Manufacturing เช่น Powder Bed Fusion: DMLS, SLM, EBM) หรือชิ้นงานหล่อใกล้เคียงรูปร่างจริง (Near-Net-Shape Blanks) เข้ากับการกัดเก็บผิวละเอียดความแม่นยำสูงบนเครื่อง 5 แกน (Subtractive 5-Axis Finishing)

การผลิตแบบ Additive เพียงอย่างเดียวไม่สามารถสร้างพิกัดความเผื่อของการสวมประกอบ (ISO Fits) หรือความเรียบผิวระดับฟังก์ชันการทำงานได้ แต่เมื่อใช้สร้างชิ้นงานต้นแบบที่มีช่องระบายความร้อนภายในซับซ้อน (Conformal Cooling) แล้วนำมาจับยึดบนระบบอ้างอิงพาเลทเดียวกันเพื่อกัดเก็บผิวด้วยเครื่อง 5 แกน จะช่วยลดปริมาณเศษโลหะที่ต้องปาดทิ้ง (Buy-to-Fly Ratio) ในวัสดุราคาแพงอย่างไทเทเนียมและอินโคเนลลงได้ถึง 60–80% นอกจากนี้ การประสาน กระแสการไหลทั้ง 3 ด้าน (Material Flow, Resource Flow, และ Data Flow) ผ่านระบบ Digital Twin และกลยุทธ์การกัดแบบ HDC (High-Dynamic Cutting) ที่ลดเวลาการตัดเฉือนลง 30–45% ยังช่วยลดการใช้พลังงานไฟฟ้าของสปินเดิลและปั๊มน้ำหล่อเย็นต่อชิ้นงานได้อย่างมีนัยสำคัญ

อีกหนึ่งกุญแจสำคัญของความยั่งยืนทางเศรษฐกิจคือ การเพิ่มอัตราการใช้งานสปินเดิล (Spindle Utilization) ด้วยระบบจับยึดอ้างอิงศูนย์ (Zero-Point Clamping & Pallet Systems) ดังตารางวิเคราะห์ความคุ้มค่าจากหนังสือ (หน้า 138–139):

• การตั้งงานแบบดั้งเดิมบนโต๊ะเครื่องจักร (Conventional Set-up): ในกะทำงาน 8 ชั่วโมงต่อวัน ต้องเสียเวลาตั้งงานและวัดศูนย์บนเครื่องถึง 4 ชั่วโมง ทำให้สปินเดิลทำงานตัดเฉือนจริงเพียง 4 ชั่วโมง/วัน (หรือ 20 ชั่วโมง/สัปดาห์) คิดเป็นรายได้เพียง 1,000 €/สัปดาห์ และต้องใช้เวลาคืนทุนเครื่องจักร (ราคา 150,000 €) ยาวนานถึง 150 สัปดาห์
• การใช้ระบบพาเลทและตั้งงานนอกเครื่อง (Zero-Point Pallet System): แม้จะต้องลงทุนระบบพาเลทเพิ่ม 10,000 € (รวมเงินลงทุน 160,000 €) แต่เวลาเปลี่ยนตั้งงานบนเครื่องลดลงเหลือเพียง 0.5 ชั่วโมง/วัน ทำให้สปินเดิลทำงานได้ถึง 7.5 ชั่วโมง/วัน (หรือ 37.5 ชั่วโมง/สัปดาห์ — เพิ่มขึ้น +87.5%!) สร้างรายได้เพิ่มเป็น 1,875 €/สัปดาห์ และ ลดระยะเวลาคืนทุนลงเหลือเพียง 85 สัปดาห์ พร้อมลดความเสี่ยงจากการตั้งงานผิดพลาดจนเกิดของเสีย (Zero Scrap Rework)

การจัดการน้ำหล่อเย็นอย่างยั่งยืน เทคโนโลยี MQL / CO2 ยิ่งยวด และความปลอดภัยจากสารโคบอลต์ (Cobalt Health Safety)

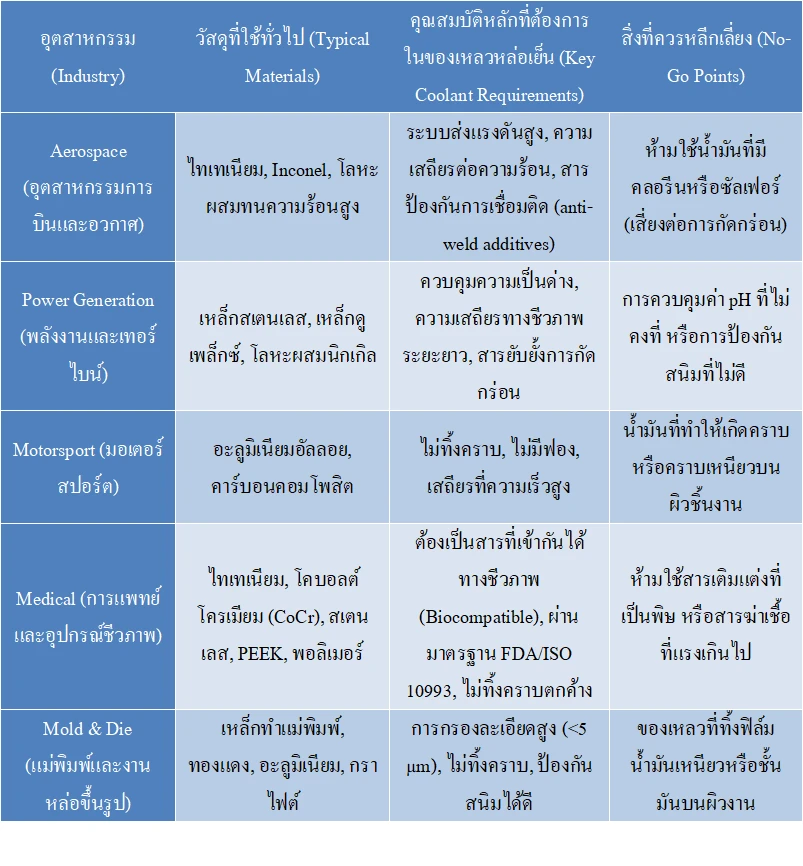

ในภาคผนวก A13 (หน้า 188–205) Roland Zaugg เปรียบเทียบของเหลวหล่อเย็นว่าไม่ใช่แค่วัสดุสิ้นเปลืองราคาถูก แต่คือ "กระแสเลือดของกระบวนการตัดเฉือนโลหะ (The Lifeblood of Metal Cutting)" และพบว่า กว่า 80% ของปัญหาที่เกิดกับน้ำหล่อเย็นไม่ได้เกิดจากสูตรเคมีบกพร่อง แต่เกิดจากการละเลยการบำรุงรักษา! การสร้างความยั่งยืนด้านของเหลวหล่อเย็น สิ่งแวดล้อม และสุขภาพของผู้ปฏิบัติงาน ต้องอาศัยการควบคุมพารามิเตอร์ทางเคมีวิศวกรรมอย่างเคร่งครัด:

• 1. การควบคุมคุณภาพน้ำ ความเข้มข้น และค่า pH (Water Quality, Concentration & pH): น้ำที่ใช้ผสมอิมัลชันต้องมีความกระด้างในช่วงที่เหมาะสมคือ 8–20 °dH (หากน้ำอ่อนเกินไป < 5 °dH จะเกิดฟองมากและเสี่ยงต่อการกัดกร่อน; หากน้ำกระด้างเกิน > 25 °dH จะเกิดคราบสบู่จับตัวและทำลายเสถียรภาพอิมัลชัน จึงต้องปรับสภาพด้วยระบบ RO หรือ Softener) ต้องวัดความเข้มข้นด้วยรีแฟรกโตมิเตอร์ (Refractometer) ทุกสัปดาห์ให้อยู่ในเกณฑ์ 6–10% (อะลูมิเนียม/ทองแดง 6–8%, เหล็ก 7–10%, ไทเทเนียม/อินโคเนล 8–12%) และรักษาความเป็นด่างที่ pH 8.5–9.4 เสมอ (และจำกฎเหล็กว่าเมื่อผสมใหม่ต้อง "เติมหัวเชื้อน้ำมันลงในน้ำเสมอ – Oil into Water" ห้ามเทน้ำลงในหัวเชื้อน้ำมันเด็ดขาด) ร่วมกับการใช้สกิมเมอร์ดูดน้ำมันลอยหน้า (Tramp Oil), การเติมอากาศ (Aeration) และระบบกรองละเอียด ≤ 5 µm
• 2. นวัตกรรมการกัดกราไฟต์แบบเปียก (โครงการ GR3 Wet Graphite Milling – หน้า 194–195): งานวิจัยความร่วมมือระหว่าง GF Machining Solutions, Fraisa และ Blaser Swisslube (ใช้น้ำหล่อเย็น Blasogrind GTC 7 ร่วมกับระบบกรองละเอียด ≤ 5 µm) พิสูจน์แล้วว่าสามารถใช้น้ำหล่อเย็นชนิดเดียวกันกัดทั้ง อะลูมิเนียม ทองแดง และอิเล็กโทรดกราไฟต์ ในเครื่องเดียวโดยไม่เกิดการปนเปื้อนข้ามวัสดุ ช่วยขจัดฝุ่นผงกราไฟต์ฟุ้งกระจายในอากาศ ยืดอายุทูล และประหยัดต้นทุนการสลับตั้งงานได้ถึงหลักแสนยูโรต่อปี
• 3. เทคโนโลยีการหล่อลื่นปริมาณน้อย (MQL) และการทำความเย็นระดับไครโอเจนิก (Cryogenic LN₂ / Supercritical CO₂): สำหรับงานกัดความเร็วสูงและงานอะลูมิเนียม การใช้ละอองน้ำมันละเอียด MQL (Minimum Quantity Lubrication) ช่วยลดปริมาณของเสียอันตรายได้อย่างมหาศาล ส่วนงานกัดวัสดุการบินและอวกาศหรือการแพทย์ที่ตัดยาก (เช่น ไทเทเนียมและ Inconel หรือชิ้นงานจาก Additive) การใช้ก๊าซคาร์บอนไดออกไซด์ยิ่งยวด (Supercritical CO₂) หรือไนโตรเจนเหลว (LN₂) ช่วยลดอุณหภูมิที่คมตัดโดยไม่ทิ้งสารเคมีตกค้างที่ไม่เข้ากับร่างกายมนุษย์ (Zero Non-Biocompatible Residue) พร้อมเลือกใช้น้ำหล่อเย็นยุคใหม่ที่ ปราศจากโบรอนและฟอร์มาลดีไฮด์ (Boron-free & Formaldehyde-free ตามมาตรฐาน EU REACH / TRGS 611)
• 4. ความปลอดภัยด้านสุขภาพจากโคบอลต์ (Cobalt Health & Leaching Safety – ภาคผนวก A12.11 หน้า 173–174): แม้โคบอลต์ในเครื่องมือตัดคาร์ไบด์ (WC-Co ที่มีโคบอลต์เป็นตัวประสาน 6–12%) เหล็กความเร็วสูง (HSS-Co เช่น M35/M42) และซูเปอร์อัลลอยทางการแพทย์/อากาศยาน (CoCrMo, Stellite®, Vitallium®) จะเป็น โคบอลต์-59 ที่เสถียรและไม่เป็นกัมมันตรังสี (ไม่ใช่ Cobalt-60) แต่ในระหว่างการกัดหรือเจียรแบบเปียก ไอออนของโคบอลต์สามารถละลายปนเปื้อนลงในอิมัลชันน้ำหล่อเย็น (Cobalt Leaching) และแพร่กระจายสู่ปอดของผู้ปฏิบัติงานผ่านหมอกละอองน้ำหล่อเย็น (Aerosol Mist) ก่อให้เกิดโรคหอบหืด ผื่นแพ้ผิวหนัง พังผืดในปอด และจัดเป็น สารก่อมะเร็งกลุ่ม 1B ในสหภาพยุโรปเมื่อสูดดม (EU Carc. 1B by Inhalation) ดังนั้นโรงงานต้องติดตั้งระบบดูดละอองอากาศเฉพาะจุด (Mist Collector) ใช้ระบบกรองละเอียด ≤ 5 µm ตรวจวัดระดับโคบอลต์ในบ่อหล่อเย็น และสวมอุปกรณ์ป้องกัน (หน้ากาก FFP3/P100 และถุงมือทนเคมี) อย่างเคร่งครัด

โปรโตคอลการบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) สำหรับสปินเดิล หัวจับทูล และระบบจับยึดชิ้นงาน

ความแม่นยำของเครื่องกัด 5 แกนจะเสื่อมถอยลงอย่างรวดเร็วหากขาดวินัยในการดูแลรักษาจุดสัมผัสเชิงกล ในบทที่ 10 (หน้า 129–131) Roland Zaugg เน้นย้ำว่าแม้แต่หัวจับเครื่องมือตัดและระบบจับยึดชิ้นงานที่มีความแม่นยำสูงที่สุดก็มีอายุการใช้งานจำกัด (Wear Items) และต้องได้รับการตรวจสอบตาม "รายการตรวจสอบและบำรุงรักษารวม (Combined Inspection & Maintenance Checklist)" เพื่อปกป้องตลับลูกปืนสปินเดิลและรักษาความสามารถในการทำซ้ำระดับไมครอน

1. โปรโตคอลการดูแลอินเทอร์เฟซระหว่างสปินเดิลกับหัวจับ (Spindle-to-Holder Interface Maintenance):

• การทำความสะอาดประจำวัน (Daily Taper & Flange Hygiene): ทำความสะอาดรูเทเปอร์ของสปินเดิลและก้านเทเปอร์รวมถึงหน้าแปลนของหัวจับทุกครั้งที่มีการประกอบหรือเปลี่ยนเครื่องมือ โดยใช้ผ้าไร้ขุย (Lint-Free Wipe) ชุบแอลกอฮอล์ และใช้แปรงปัดทำความสะอาดรูสปินเดิลเฉพาะทาง ห้ามใช้ลมเป่าเศษโลหะเข้าไปในโพรงสปินเดิลโดยเด็ดขาด
• การตรวจจับการสึกหรอจากการเสียดสี (Fretting Corrosion & Galling Inspection): ตรวจสอบผิวเทเปอร์และหน้าแปลนด้วยสายตาหรือใช้สีเช็กหน้าสัมผัส (Prussian Blue / Bluing Check) หากพบรอยคราบสนิมสีน้ำตาลแดงจากการเสียดสีระดับจุลภาค (Fretting) รอยขูด (Galling) หรือรอยบุบ ต้อง คัดแยกและปลดระวางหัวจับนั้นออกจากงานความแม่นยำสูงทันที (การนำกระดาษทรายหรือหินน้ำมันมาขัดผิวเทเปอร์ด้วยมือไม่เพียงพอและจะทำให้มุมเรียวเสียความแม่นยำ)
• การตรวจสอบแรงดึงของชุดก้านดึงสปินเดิล (Drawbar Clamping Force Verification): ใช้เกจวัดแรงดึงของ Drawbar ตรวจสอบเป็นประจำตามรอบบำรุงรักษา หากรั้งด้วยแรงดึงต่ำกว่าสเปกเนื่องจากสปริงจาน (Belleville Washers) ล้าตัว หัวจับ HSK หรือ Steep Taper จะสูญเสียแรงอัดที่หน้าแปลน เกิดอาการสั่นสะท้านและทำลายสปินเดิลภายในไม่กี่พันชั่วโมง

2. โปรโตคอลการดูแลกลไกยึดจับทูลและระบบจับยึดชิ้นงาน (Holder-to-Tool & Workholding Maintenance):

• การตรวจสอบค่า TIR และแรงบีบยึดก้านทูล: วัดค่าความเยื้องศูนย์ (TIR ≤ 3 µm ที่ 3×D) บนสถานี Presetter ทุกครั้งก่อนนำเข้าแม็กกาซีน และ ต้องตรวจสอบค่า TIR ซ้ำทันทีทุกครั้งหลังเกิดเหตุเครื่องชน (Crash) หรือดอกกัดหัก นอกจากนี้ต้องตรวจสอบแรงดันยึดจับ (Clamping Pressure / Slip Torque) ของหัวจับ Hydraulic และระบบ Press-Fit (powRgrip) อย่างสม่ำเสมอ รวมถึงควบคุมจำนวนรอบการให้ความร้อนของหัวจับ Shrink-Fit ไม่ให้เกินอายุขัยทางโลหะวิทยา
• การเปลี่ยนชิ้นส่วนสึกหรอและซีลกันน้ำหล่อเย็นแรงดันสูง: เปลี่ยนปลอกคอลเล็ต (ER / PG Collets) และซีลยางโอริงตามตารางเวลาของผู้ผลิต เพื่อป้องกันการรั่วซึมของน้ำหล่อเย็นแรงดันสูง (80+ bar) และป้องกันเศษผงแทรกซึมเข้าสู่ร่องคอลเล็ต
• การบำรุงรักษาระบบพาเลท Zero-Point และปากกาจับงาน 5 แกน: รักษาความสะอาดของหมุดดึง (Clamping Spigots / Pull Studs) และซีลกันฝุ่นของหัวจับ Zero-Point ตรวจสอบระบบเป่าลมทำความสะอาดหน้าสัมผัสอัตโนมัติ (Air-Blast Cleaning) และตรวจสอบความเยื้องศูนย์จากการจับยึด (Clamping-Induced Runout) ทุกครั้งเมื่อผลิตชิ้นงานพิกัดความเผื่อ IT6–IT8 (6–25 µm)

การสอบเทียบคิเนมาติกระยะยาว (Long-Term Kinematic Calibration) และการชดเชยการยืดหดตัวจากความร้อน

หัวใจสำคัญที่สุดที่จะทำให้เครื่องกัด 5 แกนสามารถผลิตชิ้นงานในวันพรุ่งนี้และอีกหลายปีข้างหน้าได้แม่นยำเหมือนวันแรกที่ติดตั้งเสร็จ คือ "การสอบเทียบเชิงจลนศาสตร์และการชดเชยความร้อนอย่างต่อเนื่อง (Continuous Kinematic Calibration & Thermal Compensation)" ตามเนื้อหาในภาคผนวก A16 (หน้า 228–235) Roland Zaugg สรุปหลักการสำคัญไว้ว่า: "เครื่องจักร 5 แกนไม่ว่าจะมีราคาสูงเพียงใด จะมีความแม่นยำได้เท่ากับค่าทางเรขาคณิตที่ระบบควบคุม (Controller) รับรู้เท่านั้น"

เมื่อเวลาผ่านไป โครงสร้างเครื่องจักรย่อมเกิดการเปลี่ยนแปลงทางกายภาพจากการเปลี่ยนแปลงอุณหภูมิแวดล้อมเกิน ±2 °C, ความร้อนสะสมจากการทำงาน, การเปลี่ยนฤดูกาล, การวางฟิกซ์เจอร์ที่มีน้ำหนักมากบนโต๊ะหมุน หรือแรงกระแทกจากการทำงาน ส่งผลให้ตำแหน่งจุดศูนย์กลางการหมุนจริง (Center of Rotation: CoR / Pivot Point) และมุมเอียงของแกนหมุนเบี่ยงเบนไปจากแบบจำลองทางคณิตศาสตร์ในคอนโทรลเลอร์ (Kinematic Model) หากละเลยการสอบเทียบ จะเกิด ความคลาดเคลื่อนสะสมถึง 20–50 µm ต่อระยะทาง 100 มม. และเกิดรอยขั้นบันไดหรือคลื่น Scallop ในโซนรอยต่อของการกัด 5 แกนพร้อมกันทันที

ระดับของการสอบเทียบและตารางความถี่มาตรฐานในโรงงาน (ภาคผนวก A16 หน้า 229–235):

• 1. การสอบเทียบจุดหมุนและมุมเอียงด้วยโพรบ 3D และลูกบอลอ้างอิง (Operator-Level Kinematic Calibration): ระบบควบคุมสมัยใหม่มีวัฏจักรการวัดอัตโนมัติที่ใช้หัวโพรบ 3D สัมผัสลูกบอลเซรามิกอ้างอิง (Calibration Sphere) ในมุมเอียงต่างๆ เพื่ออัปเดตตารางคิเนมาติก (เช่น KinematicsOpt / Cycle 451 / Cycle 307 บน Heidenhain, AMC – Autonomous Machine Calibration บน Mikron, CYCLE800 / VCS บน Siemens, 5-Axis Auto Tuning บน Okuma, MAZA-CHECK บน Mazak, MRZP บน Haas และ 3D quickSET บน DMG MORI) ซึ่งช่วยดึงความแม่นยำของจุด TCP กลับมาอยู่ที่ ±5–10 µm ภายในเวลาไม่กี่นาที
• 2. การชดเชยเชิงปริมาตรเต็มรูปแบบ 21 / 43 องศาอิสระ (Full Volumetric Compensation): แกนเชิงเส้นแต่ละแกนมีข้อผิดพลาด 6 ค่า (รวมความตั้งฉาก 3 ค่า เป็น 21 องศาอิสระ – 21 DOF ในระบบ 3 แกน) และเมื่อรวมกับข้อผิดพลาดของแกนหมุนทั้งสองแกนจะกลายเป็น 43 องศาอิสระ (43 DOF) ในเครื่อง 5 แกน การสอบเทียบประจำปีด้วยระบบเลเซอร์และอุปกรณ์วินิจฉัยขั้นสูง เช่น Renishaw QC20-W Ballbar (ตามมาตรฐาน ISO 10791-6), Renishaw AxiSet Check-Up / XR20, IBS R-Test หรือ Hexagon/Etalon LaserTRACER และ API VEC จะสร้างแผนที่ชดเชยเชิงปริมาตรที่ลดความคลาดเคลื่อนของผิว 3 มิติลงได้ถึง 70% และให้ความสามารถในการทำซ้ำของจุดหมุนที่ ≤ 1 arcsec
• 3. กฎเหล็กในการปฏิบัติงานประจำวัน (Daily Operational Rules – หน้า 234): ต้องอุ่นเครื่องจักร (Warm-up Cycle) ทุกแกนก่อนเริ่มการสอบเทียบเสมอ, สอบเทียบหัวโพรบและ Tool Setter ก่อนรันรอบคิเนมาติก, ห้ามใช้มาโครภายนอกที่ไม่ได้รับการรับรองจากผู้ผลิตเครื่องไปเขียนทับตารางคิเนมาติกโดยเด็ดขาด (อาจทำให้การรับประกันสิ้นสุดลง) และบันทึกค่าการสอบเทียบลงฐานข้อมูล (CSV/Excel Trend Log) เพื่อเปลี่ยน "ความไม่แน่นอน" ให้กลายเป็น "ความมั่นใจที่ตรวจสอบย้อนกลับได้ (Closed-Loop Confidence)"
