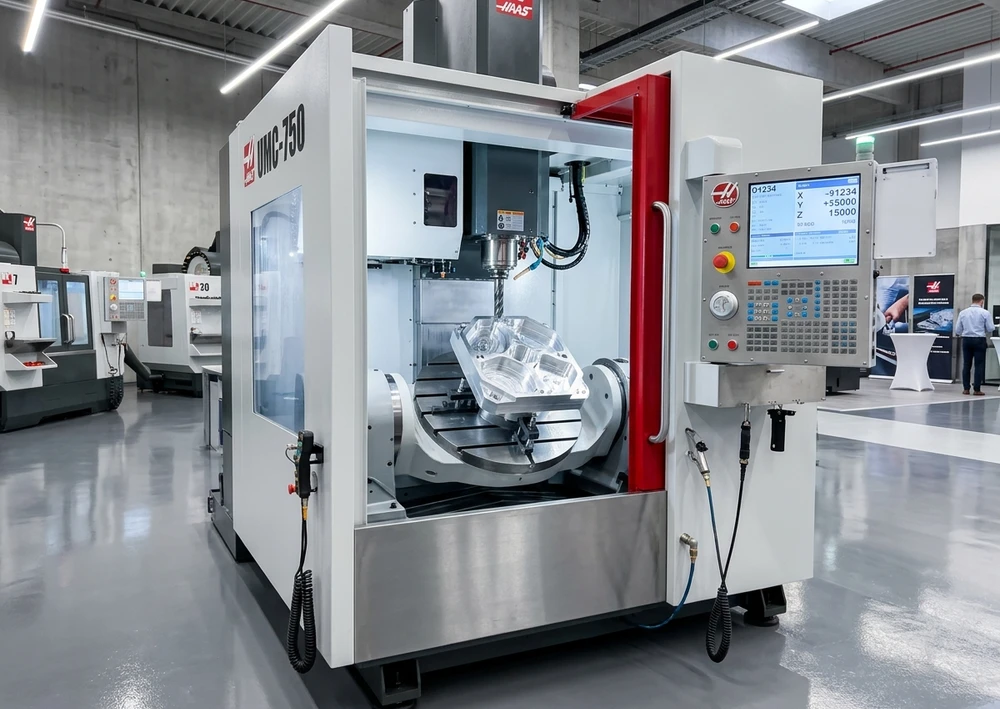

เทคโนโลยีเครื่องจักร CNC ระดับสูง: การปลดล็อกประสิทธิภาพด้วยเครื่อง HAAS UMC-750

การเข้าถึงเทคโนโลยีการตัดเฉือนแบบ 5 แกนในปัจจุบันได้รับการพลิกโฉมด้วยเครื่องกัดตระกูล Universal Machining Center (UMC) โดยเฉพาะรุ่นยอดนิยมในอุตสาหกรรมทั่วโลกอย่าง HAAS UMC-750 ซึ่งผสานโครงสร้างโต๊ะหมุน 2 แกนแบบบูรณาการ (Integrated Dual-Axis Trunnion Table) เข้ากับระบบควบคุม Haas Next Generation Control (NGC) ที่ออกแบบมาให้ใช้งานง่าย ยืดหยุ่น และคุ้มค่าต่อการลงทุนสูงสุด ทั้งสำหรับการกัดหลายด้านแบบ 3+2 Positioning และการกัดผิวโค้ง 3 มิติแบบ 5 แกนพร้อมกัน (Full Simultaneous 5-Axis Machining)

อ้างอิงจากการวิเคราะห์เชิงลึกผู้ผลิตระบบควบคุม CNC ในบทที่ 3 (หน้า 30 และ 34–37) รวมถึงภาคผนวก A14 และ A16 ของหนังสือ The Art & Science of 5-Axis Machining บทความนี้จะพาคุณเจาะลึกวิธีปลดล็อกขีดความสามารถสูงสุดของเครื่อง HAAS UMC-750 ตั้งแต่สถาปัตยกรรมจลนศาสตร์แบบ Trunnion การใช้ฟังก์ชันหัวใจหลักอย่าง G234 (TCPC) และ G254 (DWO) ไปจนถึงหลักการวางน้ำหนักบนโต๊ะหมุนและการสอบเทียบจุดหมุน MRZP

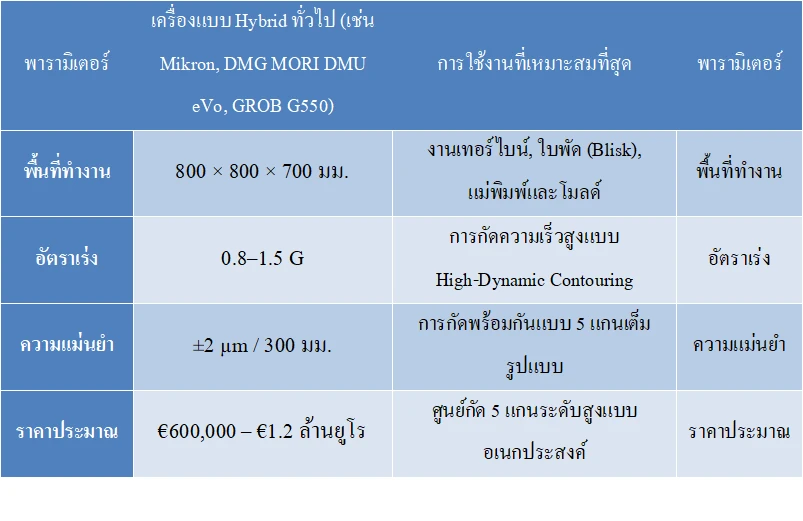

โครงสร้างจลนศาสตร์และเทคโนโลยีเครื่องกัด CNC 5 แกนระดับสูง HAAS UMC-750

จุดเด่นทางวิศวกรรมของแพลตฟอร์ม HAAS UMC-750 ที่โรงงานยุคใหม่ต้องรู้

โครงสร้าง Dual-Axis Trunnion (แกน B และแกน C): รองรับการเอียงโต๊ะงานตั้งแต่ +120° ถึง -35° และการหมุนรอบตัว 360° ช่วยให้เข้าถึงมุมอันเดอร์คัต (Undercuts) ได้อย่างอิสระ
ฟังก์ชัน G234 (Tool Center Point Control - TCPC) และ G254 (Dynamic Work Offset - DWO): วางปากกาจับงานที่ตำแหน่งใดก็ได้บนโต๊ะหมุนโดยไม่ต้องกลับไปโพสต์โปรแกรม CAM ใหม่
ระบบโพรบไร้สาย WIPS และฟังก์ชัน Safe Run: ตั้งศูนย์ชิ้นงานอัตโนมัติและลดความเสียหายจากการชนระหว่างการทดสอบโปรแกรม
การบริหารน้ำหนักบรรทุกและโมเมนต์ความเฉื่อยบนโต๊ะหมุน: เทคนิควางชิ้นงานเข้าหาจุดศูนย์กลางการหมุนเพื่อรักษาความแม่นยำระดับไมครอน

Read your interested topic

1. เจาะลึกระบบควบคุม Haas Control (NGC) และฟีเจอร์อัจฉริยะสำหรับงาน 5 แกน

จากการวิเคราะห์เปรียบเทียบผู้ผลิตระบบควบคุม CNC ชั้นนำ 10 รายในบทที่ 3 (หัวข้อ 3.7 หน้า 30 และตารางหน้า 34–37) จุดแข็งที่โดดเด่นที่สุดของ Haas Control (Next Generation Control - NGC) บนแพลตฟอร์ม UMC คือการออกแบบที่มุ่งเน้น ความเป็นมิตรต่อผู้ใช้งานจริงในโรงงาน (Shop-Floor Usability) โดยรวบรวมฟังก์ชัน 5 แกนระดับสูงไว้ในรูปแบบที่เข้าใจง่ายและตั้งค่าได้รวดเร็ว:

ระบบวัดงานไร้สาย WIPS (Wireless Intuitive Probing System): ผสานหัวโพรบวัดชิ้นงานบนสปินเดิลและโพรบวัดทูลบนโต๊ะงานเข้ากับหน้าจอกราฟิก ช่วยให้การตั้งศูนย์ WCS การวัดมุมเอียงชิ้นงาน และการสอบเทียบจุดหมุนทำได้ด้วยวิซาร์ดอัตโนมัติ
ฟังก์ชันแสดงสื่อการตั้งงานบนหน้าจอด้วยคำสั่ง M130: โปรแกรมเมอร์สามารถแทรกคำสั่ง M130 ในโปรแกรม G-code เพื่อแสดงภาพถ่ายการจับยึดชิ้นงาน ใบรายการทูล (Setup Sheet) หรือวิดีโอแนะนำขั้นตอนการตรวจเช็กบนหน้าจอคอนโทรลเลอร์ได้โดยตรง ช่วยลดความผิดพลาดของผู้ควบคุมเครื่องได้เกือบ 100%
โหมด Safe Run และระบบตรวจจับโหลดเกิน: ช่วยให้การรันทดสอบโปรแกรมใหม่ (Prove-out) มีความปลอดภัยสูง หากเกิดแรงต้านผิดปกติที่แกนใดแกนหนึ่ง เครื่องจะหยุดการเคลื่อนที่ทันทีเพื่อลดความเสียหายต่อสปินเดิลและฟิกซ์เจอร์

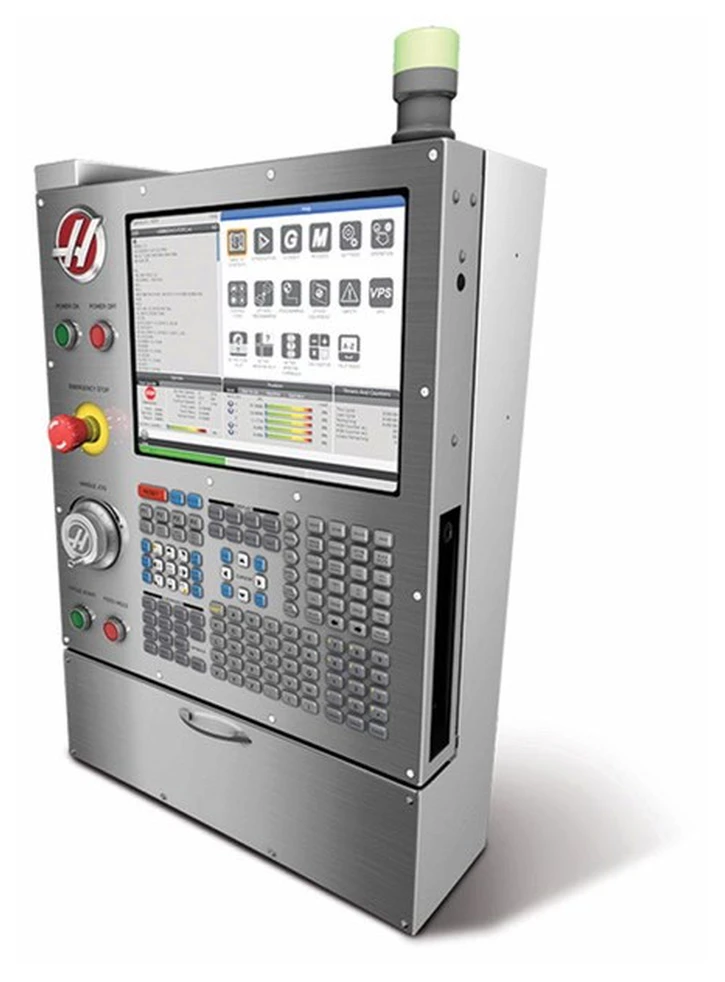

ข้อมูลจำเพาะของระบบควบคุม Haas Control สำหรับเครื่องกัด 5 แกนตระกูล UMC

2. สถาปัตยกรรมโต๊ะหมุนคู่ Trunnion-Table (แกน B และแกน C): ความคล่องตัวและพื้นที่ทำงานที่เหนือกว่า

ตามการจัดหมวดหมู่สถาปัตยกรรมเครื่องกัด 5 แกนในภาคผนวก A14 (หน้า 210) เครื่อง HAAS UMC-750 ใช้โครงสร้างแบบ Trunnion-Table (Table-Table Kinematics) โดยที่หัวสปินเดิลเคลื่อนที่ในแนวแกนเชิงเส้น X, Y, Z ด้านบน ในขณะที่โต๊ะงานด้านล่างทำหน้าที่หมุนทั้ง 2 แกน ได้แก่ แกนเอียง B (Tilting Axis: +120° ถึง -35°) และ แกนหมุน C (Rotary Platter: หมุนต่อเนื่อง 360°)

ข้อได้เปรียบเชิงวิศวกรรมของโครงสร้าง Trunnion บน UMC-750 ได้แก่:

ความแข็งเกร็งของหัวสปินเดิลสูง (High Spindle Stiffness): เนื่องจากหัวสปินเดิลไม่ต้องแบกกลไกข้อต่อหมุน จึงสามารถส่งถ่ายแรงตัดในแนวแกน Z ลงสู่โครงสร้างเสาเครื่องได้อย่างมั่นคง เหมาะทั้งงานกัดหยาบ (HPC/HDC) และงานเก็บผิวละเอียด (HSC)
การเข้าถึงมุมอันเดอร์คัตได้กว้างถึง +120°: ด้วยองศาการเอียงของแกน B ที่มากเกิน 90° ช่วยให้ดอกกัดสามารถเจาะหรือกัดย้อนใต้ฐานชิ้นงานได้โดยไม่ต้องถอดพลิกงาน
การระบายเศษโลหะตามแรงโน้มถ่วง (Gravity-Assisted Chip Evacuation): เมื่อโต๊ะ Trunnion เอียงทำมุม 45°–90° เศษโลหะร้อนและน้ำหล่อเย็นจะไหลตกลงสู่รางระบายเศษด้านล่างทันที ลดปัญหาเศษโลหะค้างในโพรงลึกและป้องกันการกัดเศษซ้ำ (Chip Re-cutting)

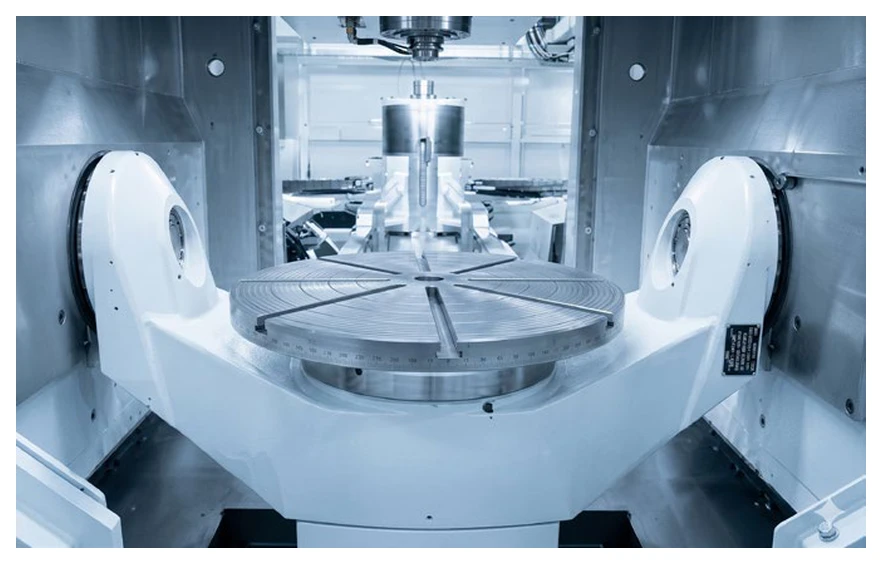

แผนภาพโครงสร้างแบบ Trunnion-Table ที่รวมแกนเอียงและแกนหมุนไว้บนโต๊ะงาน

3. หัวใจของการเขียนโปรแกรม 5 แกนบน Haas: การใช้คำสั่ง G254 (DWO) และ G234 (TCPC)

ในอดีต การเขียนโปรแกรม 5 แกนกำหนดให้ผู้ปฏิบัติงานต้องติดตั้งปากกาจับงานและชิ้นงานให้ตรงกับจุดศูนย์กลางการหมุนของโต๊ะ (Center of Rotation) เป๊ะตามที่กำหนดไว้ใน CAM หากวางปากกาขยับไปเพียง 1 มม. จะต้องกลับไปคำนวณและโพสต์โปรแกรมใหม่ทั้งหมด แต่บนเครื่อง HAAS UMC-750 ปัญหานี้ถูกแก้ไขอย่างสมบูรณ์ด้วยรหัสคำสั่งอัจฉริยะ 2 ตัวที่ทำงานร่วมกับระบบพิกัด (หน้า 30 และ 40):

รหัสคำสั่ง Haas NGC	ชื่อฟังก์ชัน	หน้าที่และการทำงานเชิงวิศวกรรม
`G254`	Dynamic Work Offset (DWO)	ใช้สำหรับ งานกัดแบบ 3+2 (Positioning / Tilted Working Plane) เมื่อแกน B และ C เอียงไปยังมุมที่ต้องการแล้ว คำสั่ง `G254` จะคำนวณย้ายจุดอ้างอิงชิ้นงาน (เช่น `G54`) ตามตำแหน่งที่หมุนไปจริงโดยอัตโนมัติ
`G234`	Tool Center Point Control (TCPC)	ใช้สำหรับ งานกัด 5 แกนพร้อมกัน (Simultaneous 5-Axis) คอนโทรลเลอร์จะอ่านค่าความยาวทูล ($H$) และพิกัดจุดหมุน MRZP เพื่อรักษาตำแหน่งปลายทูลให้เคลื่อนที่เกาะไปตามผิว 3 มิติของชิ้นงานอย่างแม่นยำขณะทั้ง 5 แกนหมุนและเคลื่อนที่พร้อมกัน

ด้วยการทำงานของ G254 และ G234 โปรแกรมเมอร์สามารถเขียนโปรแกรมโดยอ้างอิงที่จุดศูนย์ของชิ้นงาน (Part Zero) ได้เลย และช่างหน้าเครื่องสามารถวางปากกาจับงานไว้ที่ตำแหน่งใดก็ได้บนโต๊ะหมุน เพียงใช้หัวโพรบแตะหา G54 ของชิ้นงาน เครื่องจะชดเชยระยะห่างจากจุดหมุนให้เองทั้งหมด!

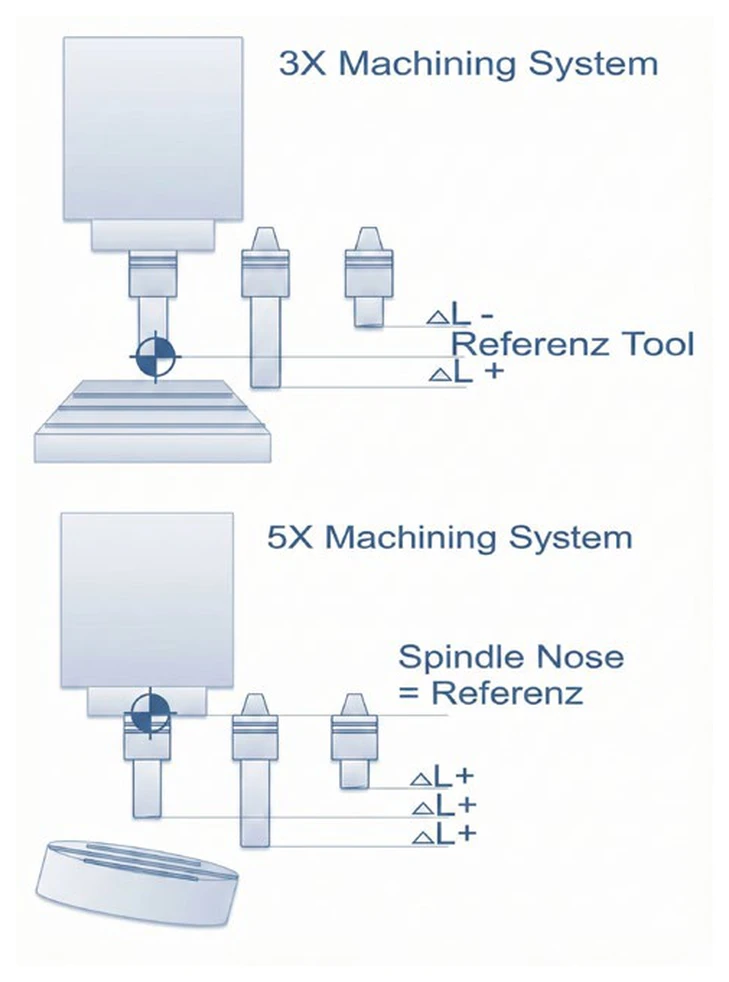

ระบบพิกัดเครื่องจักร (MCS) พิกัดชิ้นงาน (WCS) และการควบคุมจุดศูนย์กลางปลายทูลในเครื่องกัด 5 แกน

4. การบริหารน้ำหนักบรรทุกบนโต๊ะหมุน (Table Load & Inertia) และการสอบเทียบจุดหมุน MRZP

เพื่อให้เครื่อง HAAS UMC-750 รักษาความแม่นยำระดับไมครอนและมีอายุการใช้งานของชุดขับแกนหมุนที่ยาวนาน บทที่ 5 (หน้า 47) และบทที่ 11 (หน้า 144–145) ได้ให้ข้อแนะนำเชิงปฏิบัติที่สำคัญยิ่งเกี่ยวกับการจัดการน้ำหนักบรรทุกบนโต๊ะ Trunnion (ซึ่งรองรับน้ำหนักสูงสุดถึง 300 กก.):

วางจุดศูนย์ถ่วงของชิ้นงานและฟิกซ์เจอร์ให้อยู่ใกล้จุดศูนย์กลางโต๊ะหมุนเสมอ: โมเมนต์ความเฉื่อยของการหมุน ($J = m \cdot r^2$) จะเพิ่มขึ้นตามกำลังสองของระยะห่างจากจุดหมุน ($r$) การวางชิ้นงานหนักไว้ตรงกลางโต๊ะแกน C จะช่วยให้แกนหมุนเร่งและลดความเร็วได้อย่างแม่นยำ ป้องกันอาการแกว่งเลยตำแหน่ง (Overshoot) และลดภาระของชุดเบรกและตลับลูกปืน
ระวังการโก่งตัวของโต๊ะงานจากการขันยึดหรือน้ำหนักเกินพิกัด (Table Deflection): ตรวจสอบให้น้ำหนักรวมของฟิกซ์เจอร์ Zero-Point ปากกาจับงาน และก้อนวัตถุดิบไม่เกินพิกัดเมื่อเอียงแกน B ที่ 90°
การสอบเทียบจุดศูนย์กลางการหมุนของเครื่องจักร (MRZP — Machine Rotary Zero Point): เนื่องจาก G234 และ G254 อาศัยค่าพิกัดจุดตัดของแกน B และ C ในพารามิเตอร์ของเครื่อง โรงงานจึงควรใช้ชุดลูกบอลสอบเทียบมาตรฐาน (Calibration Sphere) ร่วมกับหัวโพรบ WIPS รันวัฏจักรตั้งค่า MRZP อัตโนมัติทุกครั้งหลังการย้ายเครื่อง เมื่ออุณหภูมิฤดูกาลเปลี่ยน หรือก่อนขึ้นงานที่ต้องการความเผื่อระดับ ±0.005–0.010 มม.

ผลกระทบของการวางน้ำหนักบนโต๊ะเครื่องจักรต่อการโก่งตัวและความแม่นยำเชิงเรขาคณิตในเครื่อง 5 แกน
